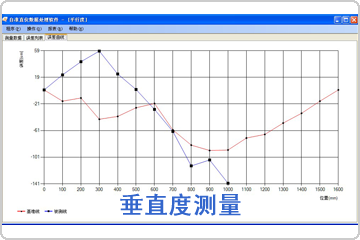

垂直度测量数据分析软件包

垂直度测量数据分析软件包

垂直度测量数据分析软件包

垂直度测量（Test for Squareness）

1. 测量前准备

1.1、确认基准线和被测线，选定测量方案

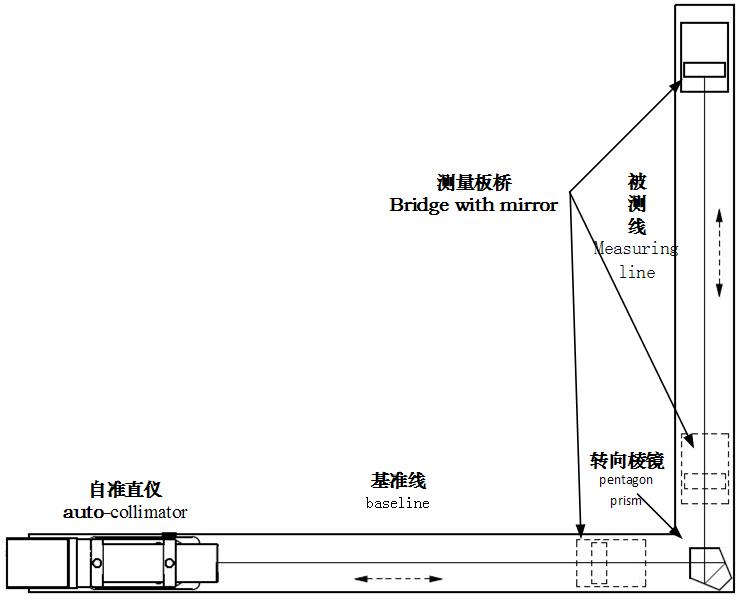

1.1.1、基准线和被测线在水平面内

垂直度测量数据分析软件包

图1. 水平面内垂直度测量

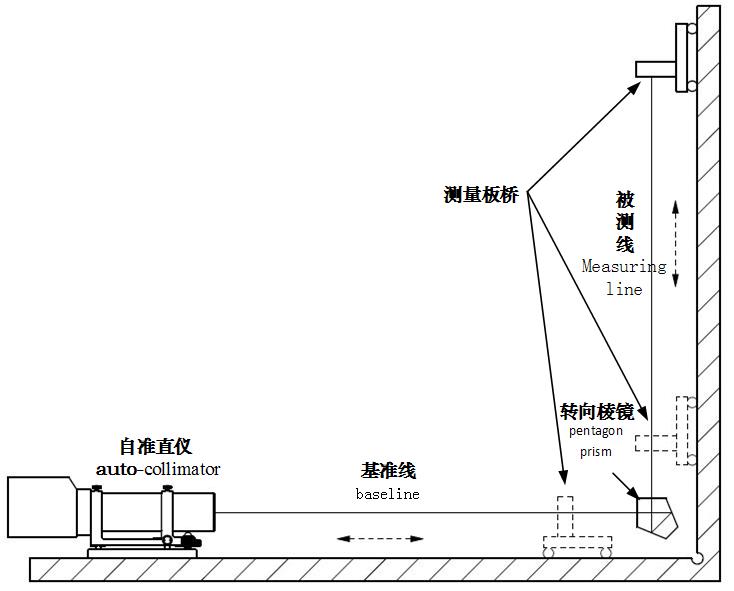

1.1.2、基准线和被测线在竖直面内

垂直度测量数据分析软件包

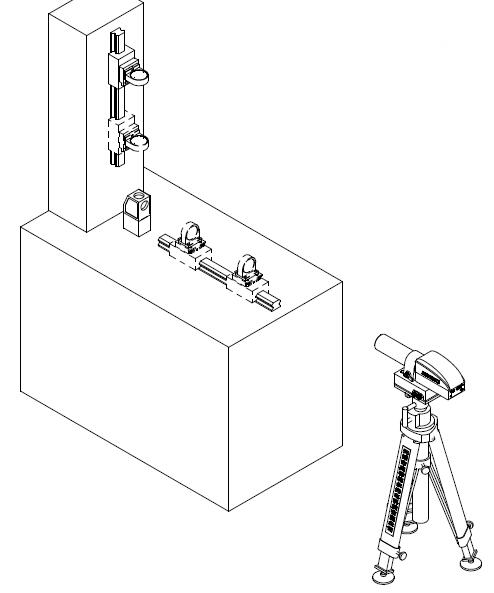

图2. 竖直面内垂直度测量

1.2、安装自准直仪

将准直仪安放稳固基座上，并连接各线缆，启动测量用电脑。

1.3、自准直仪调整

a)、将测量板桥置于基准线上准直仪近端，运行准直仪软件并启动测量；

b)、轻轻敲动反射镜或板桥，调整X轴测量值到原点附近；通过准直仪俯仰微调旋钮，调整Y轴测量值到原点附近；

c)、轻轻敲动反射镜，使X轴测量值在±1000″范围内变化，此过程中，要求Y轴测量值变化量小于10″；

d)、如未达到要求，松开准直仪底座上的锁紧旋钮（或手柄），转动准直仪光管，之后再锁紧准直仪；

e)、重复（c），直到符合要求。

2. 数据测量

数据测量应在开机预热三十分钟后进行！

2.1、自准直仪同轴调整

a)、反射镜或测量板桥置于基准线上准直仪近端，将两轴测量值调整到原点附近；

b)、在基准线移动反射镜到准直仪远端，通过准直仪水平和垂直调整旋钮，使该位置两轴测量值亦在原点附近；

c)、将反射镜至于被测线上转向棱镜近端，轻轻敲动反射镜，调整测量值到原点附近；

d)、移动反射镜到转向棱镜远端，调整准直仪使测量值调整到原点附近。

2.2、基准线测量

a)、将反射镜移动到准直仪近端，保存第一个测量值；

b)、移动反射镜到下一测量点，保存测量值；

c)、重复（b），直到基准线测量完成。

2.3、被测线测量

a)、将反射镜至于被测线上转向棱镜近端，保存测量值；

b)、移动反射镜到下一测量点，保存测量值；

c)、重复（b），直到被测线测量完成。

注：基准线和被测线测量过程中，准直仪位置不可移动！

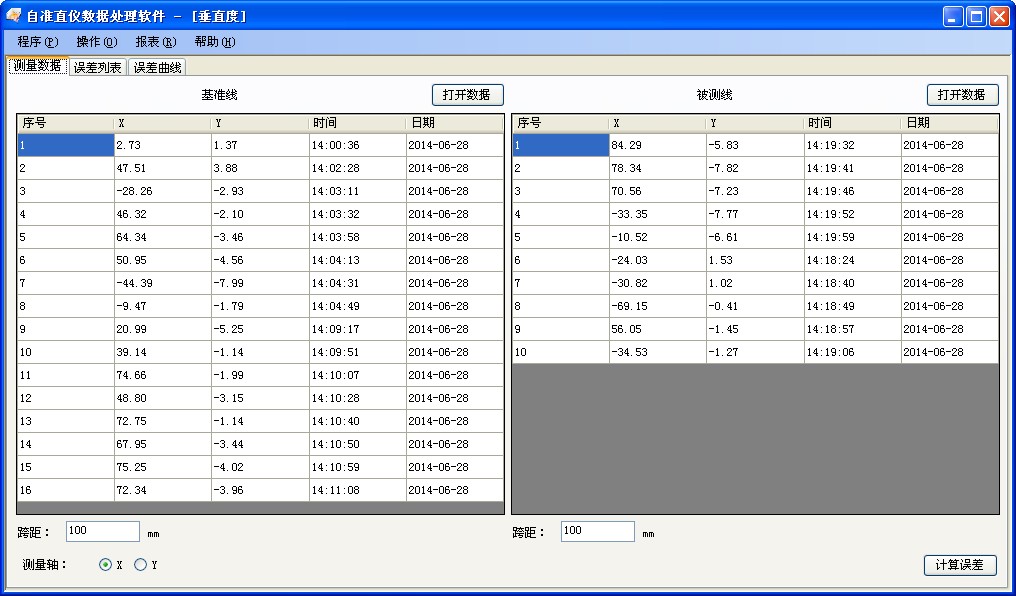

3. 数据处理

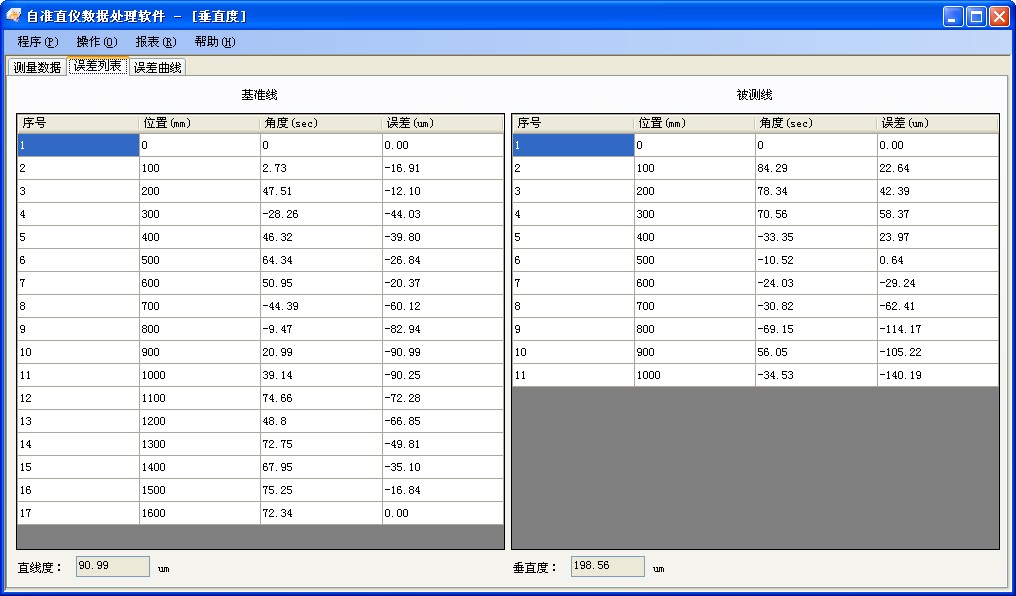

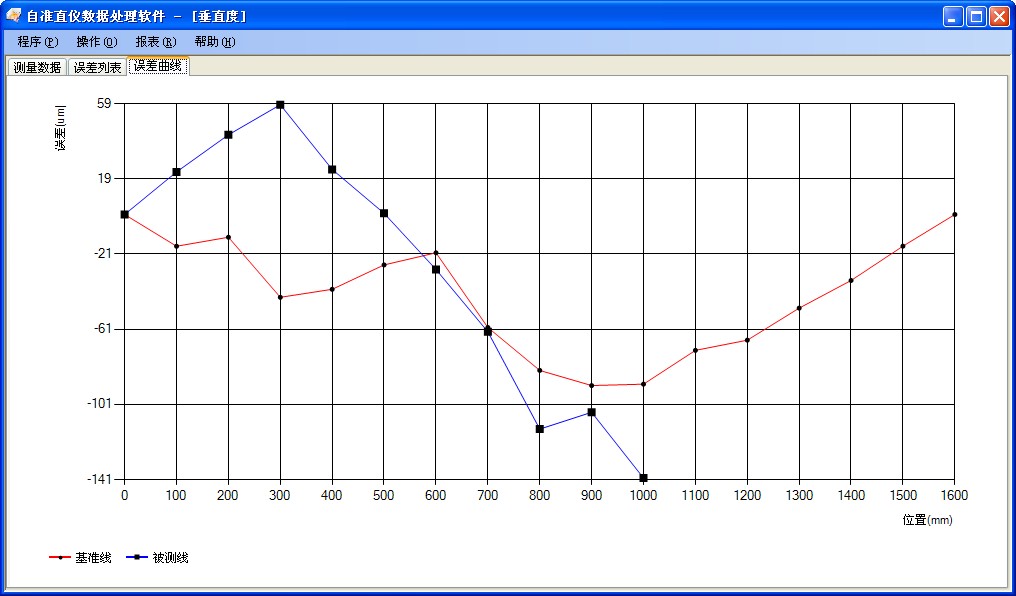

参照平行度测量，改变计算模式即可。

垂直度测量数据分析软件包

垂直度测量数据分析软件包

垂直度测量数据分析软件包
