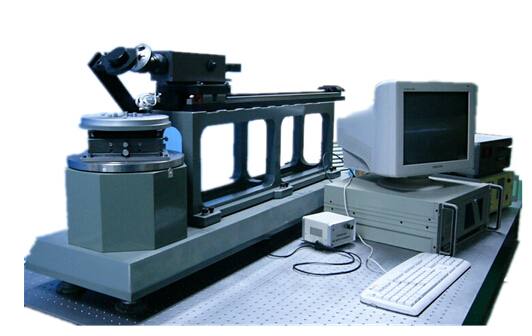

ZXPXY-1型智能中心偏心测试仪

产品简介 Product introduction

该仪器主要用于在光学组件的装调过程中，测量光学组件每个光学面的中心偏；可在Wingdows NT或Windows2000操作系统环境下运行，操作方便，运行可靠。可以测量并显示出光学系统像面上光斑的形状，并计算出光斑中心的位置；转台转动时可实时显示像点运行状态及轨迹，并根据光斑中心移动轨迹计算出各光学面的中心偏，求出优化轴；测试结果采用报表形式自动生成。

技术指标 Technical indicators

1、测量范围：±13′

2、可测透镜球面半径范围：＋1mm～＋∞

3、可测透镜组件光学面数：≤8面

4、内调焦物镜测量球心的范围：－320～＋200mm，加附加透镜后可达＋1200mm

5、测量精度：1′

6、电控位移导轨长度：1000mm

7、转台范围：360?

8、转台径向晃动：≤5μm

9、转台角晃动：5″

10、环境适应性：

11、连续工作时间：>5H

12、平均无故障工作时间MTBF：>1000H

13、工作环境温度：20℃±10℃

14、环境湿度：（40～80）％RH
