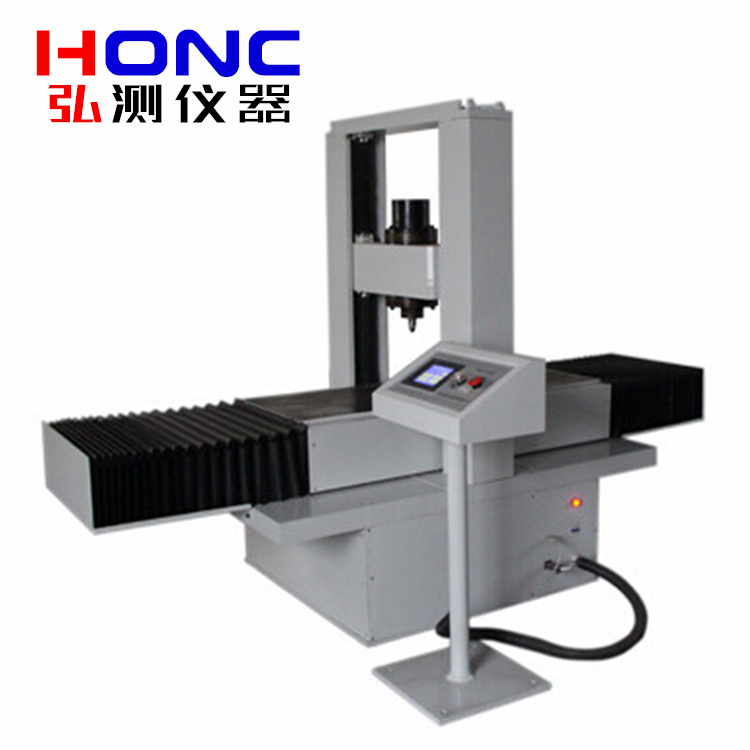

MHB-3000A型大型门式在线布氏硬度测量系统

简要描述：MHB-3000A型大型门式在线布氏硬度测量系统产品简介Product introductionMHB-3000A型大型门式布氏硬度测量系统是我司新开发的，采用精密的机械机构和微机控制闭环系统，具有国内先进水平、集光、机、电、算于一体的新一代布氏硬度测试仪器，更是对飞机、汽车等安全部件进行硬度检测的理想仪器。该...

更新时间：2021-04-22 13:43:24
访问量：11520

产品咨询联系我们

产品分类

/ Products Classification 点击展开+

详细介绍

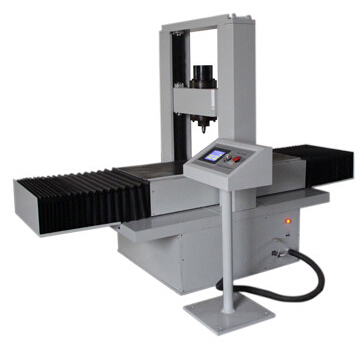

MHB-3000A型大型门式在线布氏硬度测量系统

MHB-3000A型大型门式在线布氏硬度测量系统

产品简介 Product introduction

MHB-3000A型大型门式布氏硬度测量系统是我司新开发的，采用精密的机械机构和微机控制闭环系统，具有国内先进水平、集光、机、电、算于一体的新一代布氏硬度测试仪器，更是对飞机、汽车等安全部件进行硬度检测的理想仪器。该仪器取消了砝码，采用电动加卸试验力，由0.5‰精度的压力传感器进行反馈，CPU控制并能对试验中损失的试验力进行自动补偿。

本机主要用于铸铁、钢材、有色金属及软合金等材料的硬度测定，布氏硬度试验是所有硬度试验中压痕最大的一种试验法，它能反映出材料的综合性能，不受试样组织显微偏析及成分不均匀的影响，所以它是一种精度较高的硬度试验法。在冶金、锻造、未经淬火钢及有色金属等工业领域、实验室、大专院校和科研单位内广泛使用。

本机采用门式结构，更适合对流水线上产品的在线布氏硬度检测，采用电子自动加荷，计算机软件编程，高精度光栅数字式测微目镜测量，光电传感等系统；本机加载部分采用单片机控制，传感器采集信号，步进电机加荷的闭环控制系统。门式结构更适于测量大型金属零件。

各项技术指标均符合：GB/T 231-2002 金属布氏硬度试验技术条件，参照ISO6508-2:1999国际标准。

应用范围 Applications

布氏硬度计采用的试验力大，压痕直经也大，适合具有大晶粒金属材料的硬度测试；如铸铁，有色金属及合金，各种退火，调质处理后的钢材，特别是对于较软的金属；如纯铝、铅、锡等黑色金属,有色金属的布氏硬度测试。

布氏硬度计可用于测试铸件、锻件、供货状态的钢材、有色金属及经过调质热处理的半成品钢铁工件。布氏硬度计主要用于组织不均匀的锻钢和铸铁的硬度测试，锻钢和灰铸铁的布氏硬度与拉伸试验有着较好的对应关系。布氏硬度试验还可用于有色金属和软钢，采用小直径球压头可以测量小尺寸和较薄材料。布氏硬度计多用于原材料和半成品的检测，由于压痕较大，一般不用于成品检测。

布氏硬度试验条件的选择如同洛氏硬度试验关于标尺的选择一样，布氏硬度试验也要遇到试验条件的选择问题，即试验力F和压头球直径D的选择。这种选择不是任意的，而是要遵循一定的规则，并且要注意试验力和压头球直径的合理搭配，应用起来比洛氏硬度试验略显复杂。

工作原理 Working principle

布氏硬度计的工作原理把一定直径的钢球，在一定试验力作用下,以一定的速度压入试样表面,经规定的试验力保持时间后卸除试验力。以试样压痕球形表面积上的平均压力来表示金属的布氏硬度值。

性能特点 Performance characteristics

● 构造坚固、刚性好、精确、可靠、耐用；

● 门式机架，大型可移动工作台，最大移动距离3000mm（可定制）；

● 试件测试高度最大可达1000mm（可定制）；

● 主轴横向移动距离500mm（可定制）；

● 试验加卸载过程自动化，无人为操作误差；

● 高精度手持布氏测量软件系统；

● 特别适用于测定大型金属零件的布氏硬度

● 可搭配布氏硬度测量系统

布氏硬度测量系统

布氏硬度测量系统，是为自动测试布氏硬度值而设计的计算机检测分析系统，全中文界面使操作更直观更方便。通过摄像机、测试软件和计算机的结合,实现了迅速、精确地进行数据采集计算、结果分析评定、报表生成输出等各项功能。操作者将摄像机对准布氏硬度压痕，把压痕图像采集传输到计算机中，运用“布氏硬度测量软件”精确定位测量压痕直径，系统自动给出布氏硬度值。

布氏硬度测量系统的功能及特性：

1、测量精度：0.01mm，最大分辨率：0.1HBW。

2、测试参数设置：可以选择HBW10/3000、HBW10/1000等。

3、实时显示压痕图像。

4、采用手动和自动测量方式：方便、准确、快捷。

5、选定测量参数后不查表换算，直接显示布氏值。

6、可存储包括压痕图像、测量值、测量条件等参数的测试数据，并可以随时查询和重新测量。

7、可以批量采集压痕图像，现场或非现场批量测量硬度值，特别适用于工业现场和实验室。

8、测量结果能够转换为word文件，方便测试记录的输出。

9、采用高速 USB2.0 接口，摄像机无需外接电源。

技术指标 Technical indicators

1、试验力：1000kgf(9807N)、3000kgf(29420N)

2、压头规格：φ10mm球压头

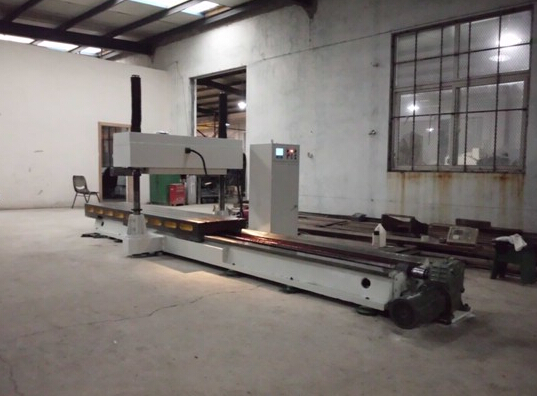

大型门式在线布氏硬度测量系统

3、被测试件允许最大高度：1000mm（可定制）

4、主轴横向移动距离：500mm（可定制）

5、两立柱间距离：1080mm（可定制）

6、压头最大下压距离：50mm（可定制）

7、移动工作台尺寸：3000mm×650mm（可定制）

8、延时控制：1~60秒可调

9、电源电压：AC380V±5%，50~60Hz

10、电源额定功率：3KW

11、外形尺寸：主机：6000 x 2000 x 1480毫米
控制箱：430 x 430 x 1350毫米

12、仪器重量约：4000kg左右

13、硬度测试范围：HBS31.8-450、HBW31.8-650

注：1、以上是以试台长度3000mm的规格所列参数。实际以合同约定为准。

2、本公司可能会对本系统及操作界面进行升级调整，恕不另行通告，本公司保留最终解释权。

3、更多特殊规格，可按要求非标定制。
