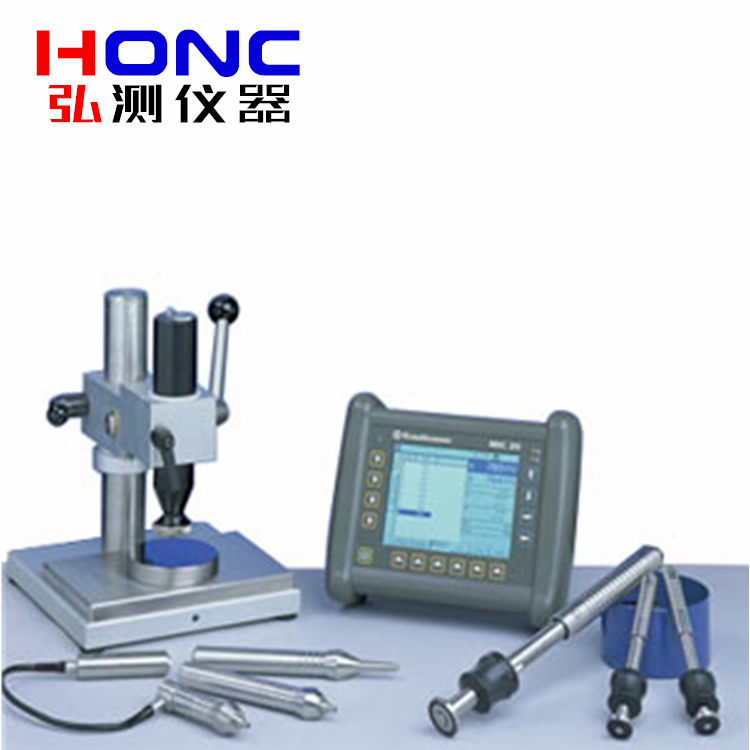

德国KK MIC20型超声波硬度计

简要描述：MIC20型超声波硬度计产品简介Product introductionMIC 20是一种多功能二合一检测仪，结合了UCI（超声波接触阻抗）法和回弹检测法（根据ASTM A956、A 1038 以及 DIN 50156、50159标准化）。UCI法用于检测小而形状复杂的零件，包括细晶金属，而回弹法优先适用于更大的、粗晶锻件和铸件。...

更新时间：2021-06-08 10:27:36
访问量：5459

产品咨询联系我们

产品分类

/ Products Classification 点击展开+

详细介绍

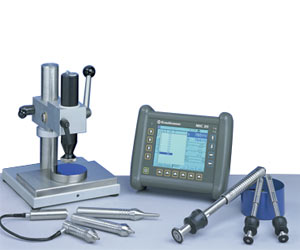

MIC20型 超声波硬度计

MIC20型超声波硬度计

产品简介 Product introduction

MIC 20是一种多功能二合一检测仪，结合了UCI（超声波接触阻抗）法和回弹检测法（根据ASTM A956、A 1038 以及 DIN 50156、50159标准化）。UCI法用于检测小而形状复杂的零件，包括细晶金属，而回弹法优先适用于更大的、粗晶锻件和铸件。

超声波接触阻抗法（UCI）进行现场硬度测试根据ASTM A 1038进行标准化探头测试负荷为1N (HV0.1) 到 98N (HV10)可自动换算为不同的硬度标准和张力强度标准可显示单个测量值或一系列测试的平均值数据记录器具有测量数据和仪器设置的内部数据存储功能超声波硬度计MIC10运用小巧轻便的MIC 10基本上能适用于任何地方–可以在为测试大型容器和管道而搭建的临时支架使用，也可以测试处于任何位置的元件。

UCI原理尤其适合测试大小形状不等的纹理精细的材料以及热处理表面。小巧精细的探头能够对诸如齿面和齿轮根部等难以触及的位置进行测量。导向装置和导向架能帮助进行精密焊接测试（HAZ）。

应用范围 Applications

MIC 20硬度检测仪适合各种硬度检测应用场合。

UCI硬度检测：

● 装配好的机器

● 焊接点的热影响区（如管线）

● 热处理表面（如齿面）

● 涂层（如转轮凹印滚筒）

回弹硬度检测：

● 钢制和铸铝合金机器零件或电机装置

● 表面粗糙如轧制状态的大型实体粗晶部件

● 生产中的大批零件

● 重型锻件

性能特点 Performance characteristics

■ 包含准静态UCI硬度检测法 (ASTM A1038)和动态硬度检测根据回弹法 (ASTM A956)的组合式硬度检测仪；

■ UCI 探头可用于检测具有不同质量和形状的细晶材料或热处理表面的硬度；

■ 回弹冲击装置用于检测大型粗晶部件、锻件及铸造材料的硬度；

■ 单位自动转化成HV、HB、HRC、HRB、HS、HL 和 N/mm2；

■ 用按键和/或集成触摸屏操作，易于输入字母数字混合编制的数据；

■ 电源：电源适配器(100 V - 240 V) 或 NiMH 电池组 MIC 20-BAT（内部充电）；

■ 约 5,000个系列测量的内部数据存储器；

■ 快速、简便校准各种测量材料。保存校准数据，并可被调出；

■ 不同测试方向测量时无需输入任何校正因素；

■ 大型彩色TFT显示器立刻显示测量过程中的所有必要信息，如平均值、单值，或统计数据；

■ 清晰编排的数据存储器以一种简便、有组织的方式保存测量结果系列测量值能够被调出并进行编辑；

静态加上动态

MIC 20包含了准静态 UCI法和动态回弹硬度检测法：有了这两种不同的物理方法，MIC 20现在可将两种硬度检测方法由您任意支配，并涉及各种方法的整个应用范围。

这使得MIC 20成为一种通用仪器：您可用它来检测具有不同质量和形状的细晶材料或热处理表面（UCI法），以及大型粗晶部件、锻件和铸造材料（回弹法）。

两种方法

UCI法（超声波接触阻抗）：在施加检测负载后通过维氏金刚石留在材料上检测凹痕的大小来确定材料硬度。

在采用回弹法的情况下，冲击物由于弹力撞击检测表面。冲击与回弹速度以非接触的模式分别测量；根据这两个值计算硬度值。

MIC 20就可根据链接的探头或回弹冲击装置自动设定在相应的检测法。

向导式操作方式、操作简便

是MIC 20的特点。您可直接根据所选的硬度表看到大型彩色LCD或彩色TFT显示器上显示的测量值。显示在显示器上的图形用户界面适应于家喻户晓的Windows标准，而且显示很直观。您无需任何鼠标操作，只需一支笔触摸触摸屏就可设置功能。也可以使用传统的按钮来设置功能。

您很快就能适应这种操作概念：三个主菜单确保能够轻松访问重要功能--因此不可能迷失在菜单迷宫中！

例如，MIC 20使得校准对您来说变得容易。只需按一个按钮或在相应的应用情况下只需“单击”就可归档和调出设置参数。

直接存储器能够方便、有组织地保存和管理检测数据。MIC 20还具有您分析所需的功能：您可将您的系列测量显示为曲线图、直方图，或显示为表格（含统计数据）。您可以直接在打印机上打印数据或通过应用软件UltraDAT将它们传输至PC上。您可以使用如Windows标准应用程序作进一步处理、评估和统计。

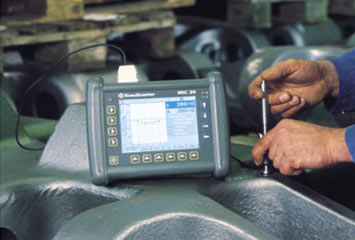

现场使用

移动式和灵活式 MIC 20是您所喜欢的特点：除了电源连接外，仪器还可通过允许在仪器内部充电的可充电蓄电池组来工作。一段时间后关闭显示器，触摸触摸屏时又可重新启动。预设一段时间后也可自动关闭--确保节省操作能耗。

技术指标 Technical indicators

检测法	UCI 法：根据维氏硬度检测法和欠载下的检测凹痕评估，使用硬度试验压头检测硬度。回弹法：根据ASTM标准规范A956：动态检测法，回弹 (Rp)和与冲击(Ip)速度比，里氏硬度输出HL = 1000 Rp/Ip
范围	20 - 1740 HV
回弹冲击装置	根据应用场合选择 3 mm 球形碳化钨： - 金属端 Dyna D 5 mm 球形碳化钨： - 金属端 Dyna G - 金刚石检测端 Dyna E
测量范围/转化 (UCI)	20-1740 HV / 76-618 HB / 41-105 HRB / 20.3-68.0 HRC / 255-2180 N/mm（仅含有98 N/10 kgf手持式探头）
测量范围/转化（回弹）	取决于材料组和冲击装置： 150-1000 HL / 75-1000 HV / 75-700 HB / 30-100 HS / 35-100 HRB / 19-70 HRC / 250-2200 N/mm
显示器	彩色显示器或彩色 TFT 显示器，1/4 VGA, 5.7”, 115.2 mm x 76.8 mm (4.5” x 3.0”)
对话语言	德语、英语（其他）
转换	自动根据DIN 50150、ASTM E 140
评估	检测数据显示为曲线图、直方图，或表格形式；计算统计数据（如平均值、标准偏差、范围）
仪器自动停机	用户可选一段时间后，自动保存检测数据和仪器设置
键盘	带有集成触摸屏的密封膜键盘
操作时间	用NiMH电池组MIC 20-BAT持续操作约4小时
电池充电指示器	低电量指示器，电量不足仪器自动关机
操作系统	WinCE
接口	双向RS-232，以太网10 Mbit
操作环境	操作：0 °C ~ 50 °C (-32 °F ~ 122 °F) 存储温度：-20 °C ~ 70 °C (-4 °F ~ 158 °F)
重量	~1.4 kg / 3.1 lbs（包括MIC 20-BAT）
尺寸	78 mm 高 x 215 mm 宽 x 180 mm 深 (3.1" 高 x 8.5" 宽 x 7.1" 深)

标准配置 Standard configuration

主机、探头、探头电缆、充电器/AC适配器、试块、操作手册、测试报告、手提箱
